今回の事例は、ひも状のものを巻きつけるためのﾘｰﾙの設計事例です。
　依頼された製品は、金属製のばねやﾜｲﾔｰに巻きつけるやわらかい素材のものです。現在は、別のものに使っていた紙管製のﾘｰﾙを補修しながら再利用していました。
今回改めて専用のものを作りたいということで、依頼がありました。

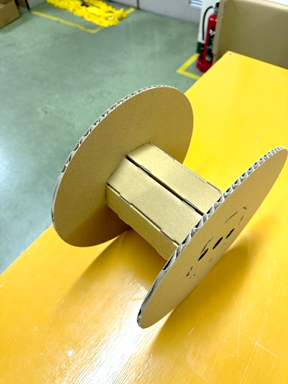

　芯の部分は、下写真のようにB段をｺの字に折ったﾊﾟｯﾄを組み込んでいき、ﾂﾊﾞ部分になる円形のﾊﾟｯﾄに糊貼りするという仕様です。
つなぎ目に角度ができてしまいますが、巻きつける製品がやわらかいものであれば問題はないので、この仕様にて提案中です。
