今回の設計はユニットを国内輸送する際に使用する梱包材の設計案件です。

近場の二次加工先へ送るだけとの事で簡易的な梱包材で構わない目的で設計しました。
外箱はA式ケース（WF）。内装材はエペラン・スチロール・段ボールにて検討しました。
コスト面でスチロールに決定。

上下パッキンで挟み込む仕様にて検討。

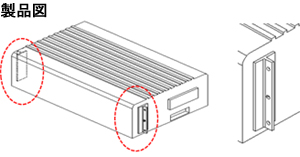

動きを抑えるために左図の突起を利用し横の動きを抑えました。
約25ｋｇくらいある製品を載せるため、ﾊﾟｯｷﾝに載せた時点で多少沈んで動きが抑制されるので左右の突起部分を2ヵ所逃がすだけでOKが出ました。

極力、梱包に時間・費用を掛けたくないとの事で簡易かつ安価な素材にて提案できた案件となりました。
